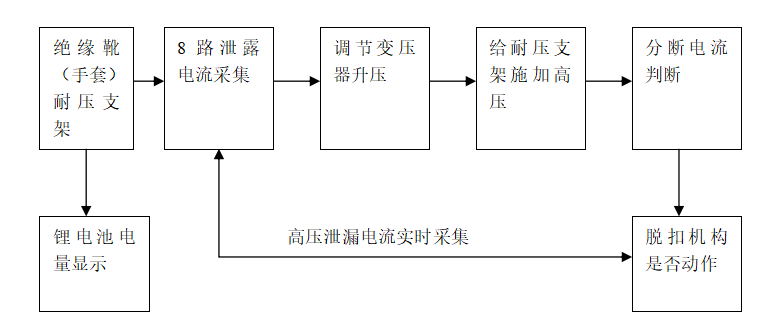

一、 自動脫扣型絕緣靴（手套） 耐壓支架（顯示）工作原理圖

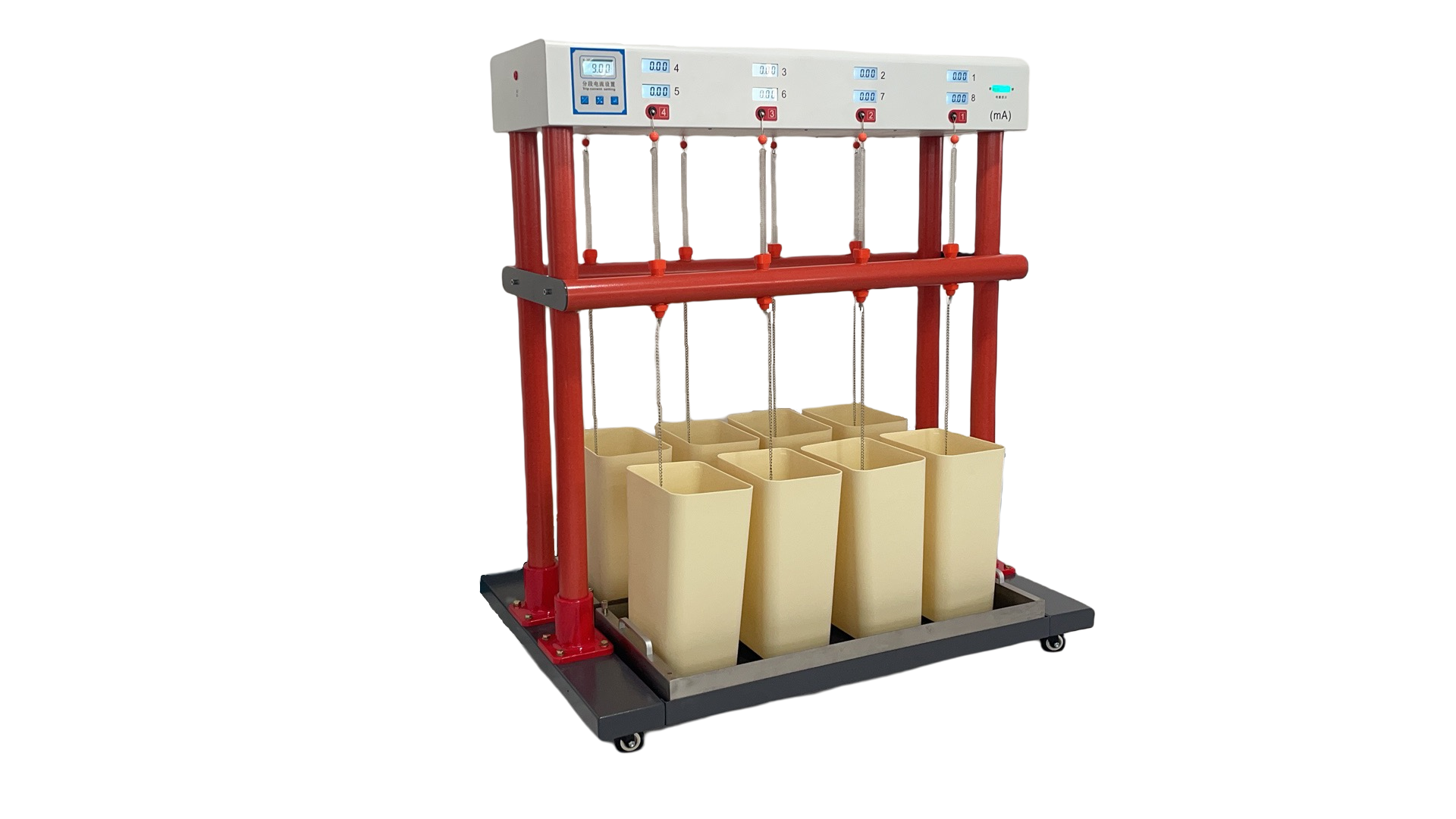

二、自動脫扣型絕緣靴（手套） 耐壓支架（顯示）示意圖
三、自動脫扣型絕緣靴（手套） 耐壓支架（顯示）操作步驟

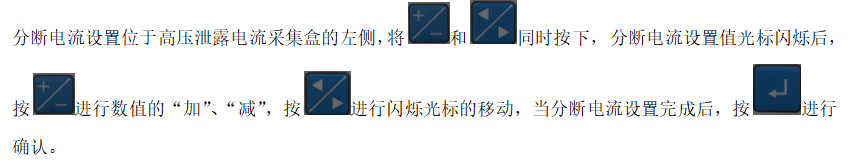

3．1 分斷電流設置
3．2 絕緣鞋泄露參數參考
根據附表、電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）
| 項目名稱 | 出廠檢驗 | 預防性檢驗 | ||||
| 皮鞋 | 布面膠鞋 | 皮鞋 | 布面膠鞋 | |||
| 測試電壓（工頻）/kV | 6 | 5 | 15 | 5 | 3.5 | 12 |
| 泄漏電流/mA | ≤1.8 | ≤1.5 | ≤4.5 | ≤1.5 | ≤1.1 | ≤3.6 |
| 測試時間/min | 1 | |||||
附表、電絕緣全橡膠膠鞋和電絕緣全聚合材料鞋的電性能要求（GB12011-2009）
| 項目名稱 | 出廠檢驗 | 預防性檢驗 | ||||||||
| 測試電壓（工頻）/kV | 6 | 10 | 15 | 20 | 30 | 4.5 | 8 | 12 | 15 | 25 |
| 泄漏電流/mA | ≤2.4 | ≤4 | ≤6 | ≤8 | ≤10 | ≤1.8 | ≤3.2 | ≤4.8 | ≤6 | ≤10 |
| 測試時間/min | 1 | |||||||||
附表、絕緣手套電氣絕緣性能要求（GB17622-2008）
| 適用電壓等級 AC/V |
交流試驗 | 直流試驗 | ||||||
| 驗證試驗電壓/kV | 最低耐受電壓/kV | 驗證電壓下泄漏電流/mA | 驗證試驗電壓/kV | 最低耐受電壓/kV | ||||
| 手套長度/mm | ||||||||
| 280 | 360 | 410 | ≥460 | |||||
| 380 | 5 | 10 | 12 | 14 | 16 | 18 | 10 | 20 |
| 3000 | 10 | 20 | N/a | 16 | 18 | 20 | 20 | 40 |
| 10000 | 20 | 30 | N/a | 18 | 20 | 22 | 30 | 60 |
| 20000 | 30 | 40 | N/a | 20 | 22 | 24 | 40 | 70 |
| 35000 | 40 | 50 | N/a | N/a | 24 | 26 | 60 | 90 |
| a本表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。 | ||||||||
| 注1：N/a表示無適用值。 注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比較大使用電壓要高。 注3：對于預防性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。 |
||||||||

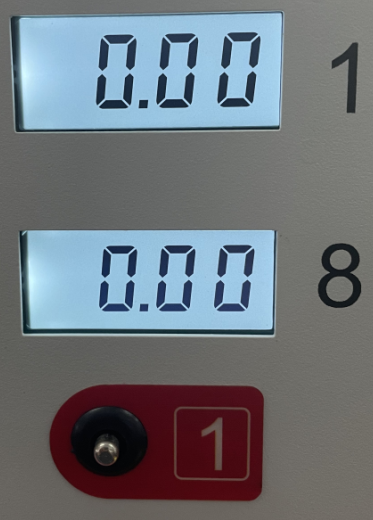

每一路的泄露電流通過采樣板采集后，通過4位LED液晶顯示，LED液晶顯示范圍：“0.00~99.00”mA

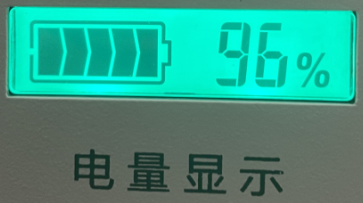

3. 4 電量顯示
高壓泄露電流及脫口機構供電采用直流12V鋰電池供電，鋰電池采用LED百分比顯示形式顯示。
