在電力設備制造與運維領域，繞組匝間絕緣性能是衡量電機、變壓器等核心裝備可靠性的關鍵技術指標。據統計，因繞組匝間絕緣損傷導致的設備故障占比高達30%以上，輕則引發局部過熱、效率衰減，重則造成短路燒毀甚至重大安全事故。傳統檢測手段存在精度不足、操作風險高、適配性有限等問題，難以滿足現代工業對高可靠性電氣設備的需求。

　　REKE2845kV智能匝間耐壓測試儀作為國內自主研發的高端檢測設備，以國際技術為基準，聚焦匝間絕緣缺陷精準診斷，為電氣設備全生命周期質量管控提供了系統性解決方案。

一、產品定位與適用范圍

　　REKE2845kV智能匝間耐壓測試儀是針對額定電壓15000V及以下以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。其核心使命是通過沖擊耐壓試驗技術，定量評估繞組匝間絕緣性能，覆蓋電機制造、變壓器生產、電力設備運維及故障檢修等全場景，是保障電氣設備“絕緣健康”的核心裝備。

二、核心技術優勢：安全、精準、高效的工業級設計

　　(一)多重安全防護體系，構筑操作“零風險”屏障

　　電氣檢測的本質是對“高壓”與“絕緣”的精準控制。REKE2845kV智能匝間耐壓測試儀以“本質安全”為設計理念，構建了覆蓋操作全流程的防護機制：

　　雙觸發聯鎖控制：高壓回路設有啟動按鈕和腳踏開關雙重保險電路，操作更安全可靠，從物理層面杜絕誤操作風險;

　　接地保護強制聯動：儀器內置接地保護功能，未可靠接地時高壓回路自動閉鎖，符合GB/T 16895.1-2016電氣安全標準;

　　物理隔離與可視化監控：高壓輸出回路采用獨立隔離設計，配套LED數顯實時顯示電壓值;100kV耐沖擊硅橡膠高壓線與大尺寸彈性夾具的組合，確保被測體接觸可靠，降低拉弧風險;

　　安全護欄聯動機制(可選配)：儀器可配安全護欄控制開關，安全護欄打開時，高壓自動切斷

　　(二)智能波形分析技術，實現缺陷“毫米級”判別

　　傳統檢測依賴人工經驗判讀波形，易受主觀因素影響。REKE2845kV智能匝間耐壓測試儀創新融合“硬件采集+軟件分析、處理”，制作成報表格式，保存、打印。

　　(三)高性能指標體系，適配全場景檢測需求

　　針對大容量電機、低感線圈等復雜工況，REKE2845kV智能匝間耐壓測試儀在技術參數上達到國際同類產品水平：

　　輸出能力強勁：較大輸出能量101J，峰值電壓0~45kVP連續可調(精度±5%)，可有效激發低感繞組的潛在缺陷;

　　波形參數合規：波前時間穩定在200ns左右(容差±0.3/-0.1µs)，嚴格符合GB/T 13501-2008《電機用埋置式熱電阻》等國家標準;

　　(四)人性化工業設計，提升現場作業效率

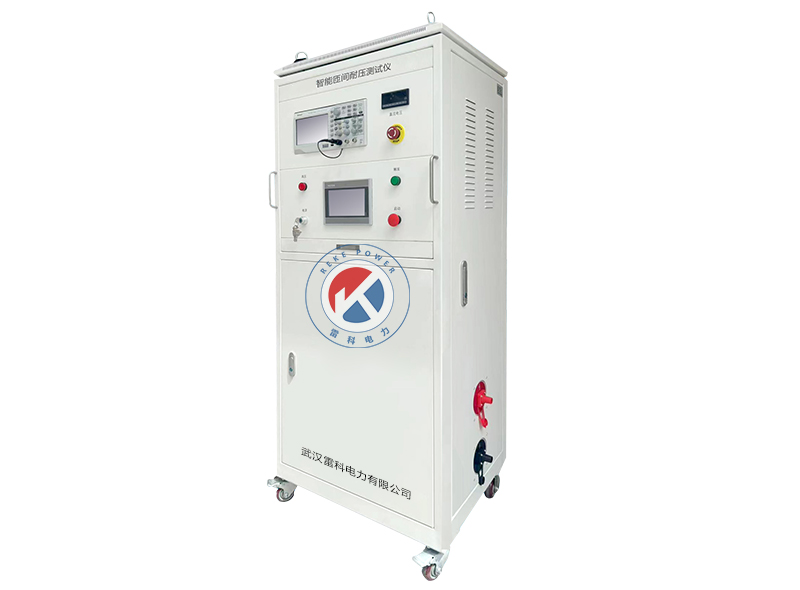

　　REKE2845kV智能匝間耐壓測試儀在結構設計上緊湊便攜：柜式機身尺寸900×550×1300mm，重量180kg，底部配置4輪萬向腳輪，單人可輕松移動至產線、實驗室或運維現場;

　　操作友好：斜面顯示區視角可調，關鍵參數(電壓、頻率)采用大字體LED顯示;觸控面板集成常用功能快捷鍵，未經培訓人員30分鐘內可掌握基礎操作;

　　多場景適配：支持單/三相交直流電機檢測，兼容不同絕緣等級(F級、H級及以上)繞組，一臺設備覆蓋90%以上中高壓電氣設備檢測需求。

產品技術指標：

　　1. 輸入電壓：220V±5%;頻率 50Hz/60Hz ±2%;

　　2. 測試范圍： 0～45kVP 范圍內連續可調;±5% ;

　　3. 觸發次數：1 次/秒

　　4. 波前時間：0.1 - 0.5 µs (標準規定) ;

　　5. 容差為： (+0.3)/(-0.1) µs ;

　　6. 峰值輸出電壓： 0～45kVP ±5%;

　　7. 脈沖電容：0.01μ F -0.1μ F;

　　8. 較大輸出能量：101J;

　　9. 功 耗：1000VA;

　　10. 絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ;

　　11. 介電強度：電源輸入端對機架能承受 1500V/50Hz 1min 耐壓試驗無飛狐、無擊穿

　　現象;

　　12. 環境溫度：0～40 度;

　　13. 相對濕度：40 度時≤80%;

　　14. 波形容差：±3%

　　15. 外形尺寸：900×550×1300;(底部裝有萬向輪,移動方便)

　　16. 重量：180kg;

　　17. 式樣：柜式;

　　18. 適用范圍：額定電壓 15000V 及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。
